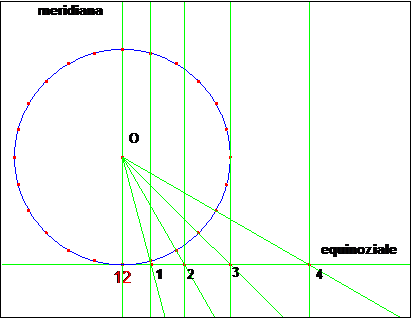

LINEE DELLE ORE

TRACCIA:

-Rette perpendicolari: equinoziale e meridiana,

-punto 12 di intersezione

-Circonferenza di centro O su meridiana per punto 12

-Poligono regolare di 24 vertici (primo vertice in 12)

-Semirette di origine O per vertici poligono regolare

-Punti di intersezione 1,2,3,4 con equinoziale

-Rette per punti 1,2,3,4 parallele a meridiana: linee delle ore

(Con la simmetria assiale rispetto alla meridiana puoi tracciare linee delle 11, 10, 9, 8)

Riprendi figura delle ore e nascondi tutto tranne equinoziale e rette delle ore.

TRACCIA.

-Circonferenza di centro 1 per O, punto E di intersezione con equinoziale

-Semiretta di origine E inclinata di 23,5° su equinoziale, punto Q di intersezione con retta 1

-Ripeti costruzione per 2,3,4

-Unisci pti Q : linea del solstizio invernale

-Simmetrici Q' di Q rispetto equinoziale

-Unisci pti Q' : linea del solstizio estivo

-Segmenti  QQ'

(Simmetrici di QQ' rispetto meridiana per 11, 10, 9, 8)
