MERIDIANA  POLARE  PIANA        calcolo

Calcolo dei punti orari sulla linea equinoziale

-Punto M; retta r per M; perpendicolare s a retta r per M

-punto O su s; circonferenza di raggio OM; diametro NM

-Punto S sulla circonferenza; semiretta SO

-punto P di intersezione di SO con retta r

-Angoli t  (SÔN, MÔP)    congruenti perchè opposti al vertice.

Nel triangolo rettangolo MPO vale la relazione    MP/MO = tg t              da cui   MP = MO* tg t
MO raggio disco ora

t angolo orario

 MP

10

 12 0° 0
... 11-1 15° 2,68
... 10-2 30° 5,77
... 9-3 45° 10
... 8-4 60° 17,32
... 7-5 75° 37,32

Punti orari P


Punti dei solstizi Q     declinazione d=±23.5°

raggio disco

ora MP OP 23.5° PQ

10

 12 0 10 23,5° 4,35
... 11-1 2,68 10,35 23,5° 4,50
... 10-2 ... ... ... ...
... 9-3 ... ... ... ...
... 8-4 ... ... ... ...
... 7-5 ... ... ... ...

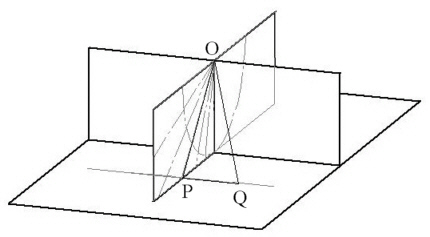

Nel triangolo OPQ vale la relazione PQ/OP=tg 23,5°                    da cui  PQ = OP * tg 23,5°
