MERIDIANA POLARE PIANA

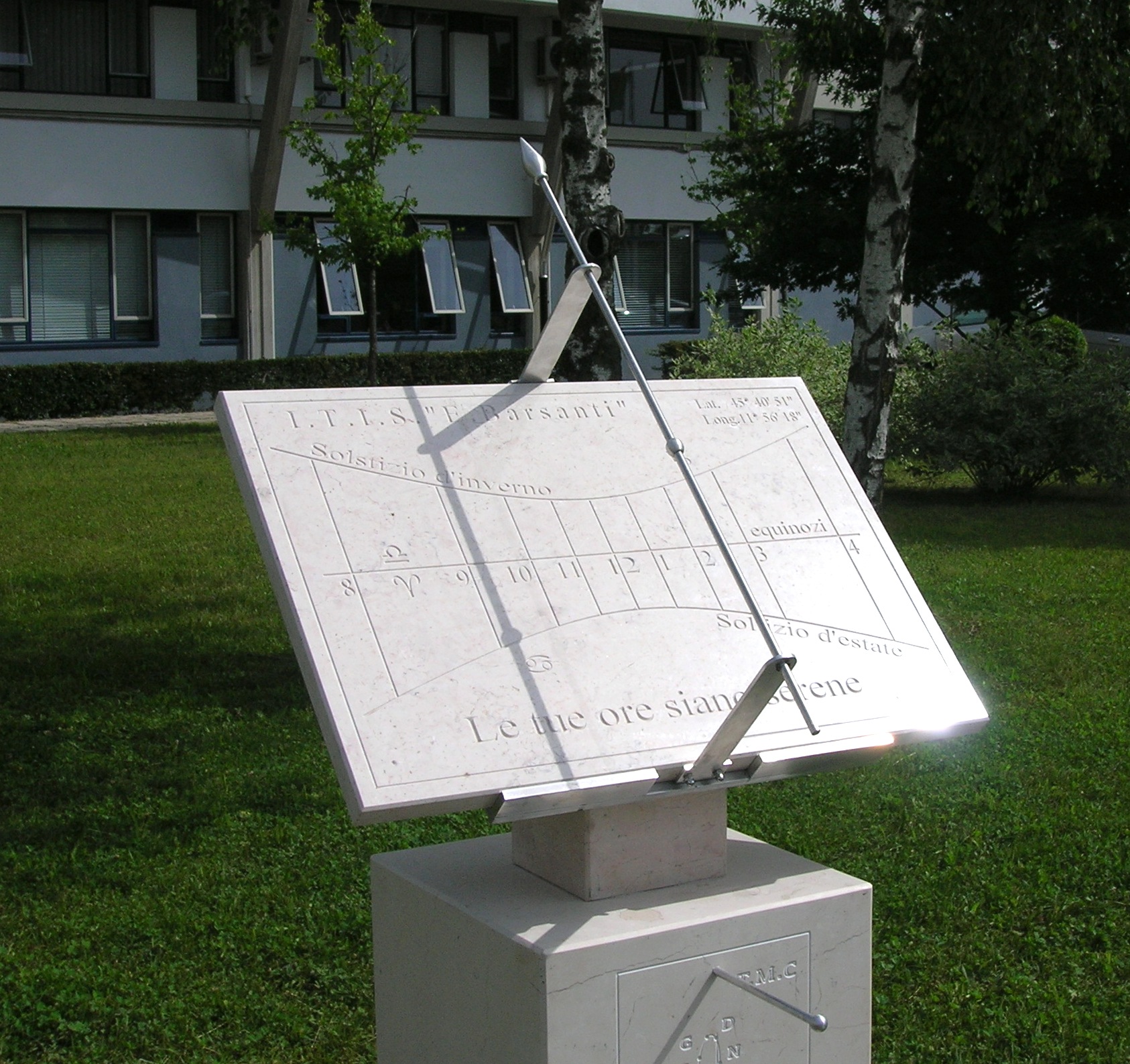

L'orologio è tracciato su una superficie piana inclinata sul piano orizzontale di un angolo pari alla latitudine. Lo stilo (gnomone = indicatore), parallelo all'asse della Terra, giace sul piano meridiano e punta verso il polo celeste (indicato approssimativamente dalla Stella Polare). L'ombra dell'intera asta si proietta sul piano dell'orologio e indica l'ora solare locale; la sferetta centrale  segnala con la sua ombra le date dei solstizi e degli equinozi.

Sul supporto marmoreo di base l'ombra di uno gnomone, perpendicolare al piano, indica  il mezzodì vero locale  (sulla linea delle 12).  Sulla curva a otto invece, l'ombra indica il mezzogiorno  medio del Fuso, quello segnato dai nostri orologi. I punti e le lettere iniziali dei mesi, che corrono lungo questa curva, aggiungono una funzione calendariale, indicando la posizione dell'ombra della sferetta all'inizio di ciascun mese a mezzogiorno.
